Bakır Bara Delme, Kesme, Bükme Ekipmanları

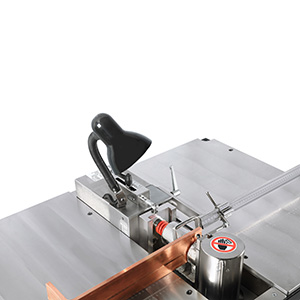

MS 125 Manuel bara makinesi azami 12x125 mm ölçülerine kadar bakır işleme imkanına sahiptir. Makine kesme, delme ve bükme işlerini tak-kullan prensibi ile kısa zaman içerisinde gerçekleştirebileceğiniz bir tasarıma sahiptir. Ön yüzünde bulunan volan sayesinde makinenin gövdesini aşağı indirerek kesme ve delmede eksenleme ayarını, bükme aparatların üzerindeki açı cetveli yardımı ile aparatın üzerinden açınızı ayarlayıp bükümlerinizi kolaylıkla yapabilirsiniz. Tekerlekleri sayesinde istediğiniz yere taşıyabilirsiniz.

  • Hidrolik hareketli gövde
  • Dereceli bükme aparatları
  • Boy ayar cetveli
  • Kademeli ayak pedalı
  • Takım saklama dolabı
  • Fire boşaltma kanalı
  • Taşıma mapa delikleri
  • Kolay takım değiştirme
  • Çapaksız kesim ve delik delme

Teknik Bilgiler

MS125



 Mekanik Bilgiler

 Kesme

 Maksimum Kapasite

mm

12x125

 Delme

 Minimum - Maksimum Çap

mm

Ø4~21

 Bükme

 Derece Bükme Aralığı

mm

80°-150°


 Ölçüler /
 Ağırlık

 En x Boy x Yükseklik

cm

70x105x110

 Kapladığı Alan

0.80

 Toplam Ağırlık

kg

300





 Elektrik Bilgileri

 Güç
 Tüketimi


 Motor


kW

1,1
Trifaze


 Kontrol Sistemi



 Manuel MS125







 Elektrik Sistemi

 Çalışma Voltajı

V

400

 Kontrol Voltajı

V

24 DC

 Trafo

KVA

0,1

 Normal Çalışma Amperi

A

3


 Hidrolik Bilgileri

 Maksimum Çalışma Basıncı

Bar

170

 Valf Kontrolleri

V

24 DC

 Yağ Kapasitesi

 Minimum

Lt

9

 Maksimum

Lt

18



Standart Takımlar

Opsiyonel Takımlar

 Delme Aparatı
 Yuvarlak Ø6,6 – Ø9 – Ø11 – Ø14 – Ø16,5 ( 5 Tk. Zımba-Matris)

 Klemens Rayı Kesme Aparatı

 Kesme Aparatı

 Fleksi Delme Aparatı

 Geniş Bükme Aparatı R10

 Pabuç Sıkma Aparatı 6-300 mm²

 Geniş Bükme Aparatı Karşılığı R10

 4 lü Delme Aparatı

 Dar Bükme Aparatı Karşılığı R10

 3 lü Delme Aparatı

 Dar Bükme Aparatı R5

 Radüs Kesme Aparatı

 Dar Bükme Aparatı Karşılığı R5

 Özel Bükme Aparatları

 Boy ayar Cetveli



 Ayak Pedalı





DELME TAKIMLARI TABLOSU

Metrik

Makine İle
Verilen
Ø mm

Opsiyonel Yuvarlak
Ø mm

Opsiyonel
Slot
mm

3



4



4



5



6

6.6

7

7x11

8

9

10

9x13

10

11

12

11x15

12

14

13

13x17 / 14x18

14

16.5



16x19

16



18



18



19



20



21





  • Delme Aparatı
  • Yuvarlak Ø6,6 - Ø9 - Ø11- Ø14 - Ø16,5mm (5 Takım Zımba-Matris)
  • Kesme Aparatı
  • Geniş Bükme Aparatı R10
  • Geniş Bükme Aparatı Karşılığı R10
  • Dar Bükme Aparatı Karşılığı R10
  • Dar Bükme Aparatı R5
  • Dar Bükme Aparatı Karşılığı R5
